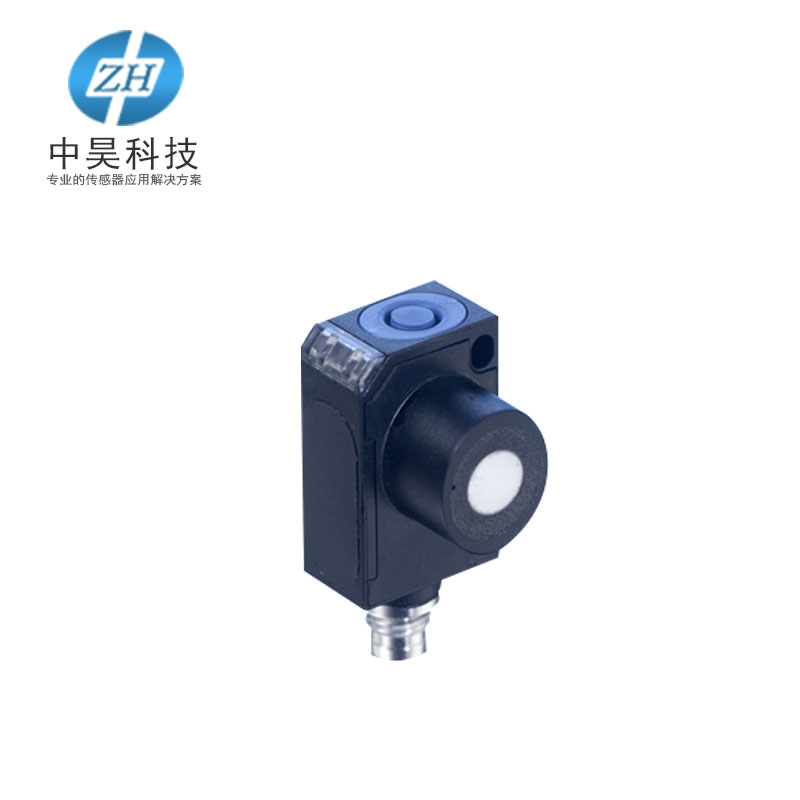

microsonic方型超聲波傳感器

350mm檢測距離microsonic方型超聲波傳感器 ZWS-25系列

主要特點：

1、 膠體外殼的小型超聲波傳感器

2、外殼與很多光電傳感器兼容  作為關鍵應用中的替代品

3、 開關頻率可達250 Hz  用于快速采樣

4 、可以選擇附件聲管進行導波

5 、同步輸入

6 、Improved temperature compensation  adjustment to working conditions within 45 seconds

 microsonic方型超聲波傳感器特點

型號	ucs-15/CDD/QM
1 x pnp	350 mm
檢測范圍	30 - 350 mm
設計	膠體的
工作模式	接近開關/漫反射模式 反射板模式 窗口模式
特性	小型膠體設計 狹窄的聲場

超聲波傳感器特性
測量方法	回波傳播時間
換能器頻率	320 kHz
盲區	30 mm
檢測范圍	250 mm
最大檢測范圍	350 mm
分辨率/采樣頻率	0.20 mm
重復精度	± 0.15 %
精度	0.17 %/K溫度

電氣數據
工作電壓	20 - 30 V d.c.,反極性保護
電壓脈動	± 10 %
空載電流損耗	≤ 35 mA
連接類型	4芯M8接插件

輸出量
輸出1	pnp開關量輸出：Imax = 200 mA (UB-2V)， 常開/常閉，可調節，短路保護
開關回滯	2.0 mm
開關頻率	25 Hz
響應時間	24 ms
上電延時	< 300 ms
輸入
描述	通過已定義脈寬的方波信號實現外部同步
輸入1	com端輸入

外殼
材質	ABS
超聲波換能器	泡沫聚氨酯，玻璃填充的環氧樹脂
防護等級EN 60529	IP 67
工作溫度	-25°C to +70°C
儲存溫度	-40°C 到 +85°C
重量	11 g

技術特點/特性
溫度補償	否
控制裝置	1個按鍵
設定范圍	Teach-in via push-button
Synchronisation	是
多通道的	否
指示燈	1 x LED 綠燈：工作, 1 x LED 黃燈：開關狀態
特性	小型膠體設計 狹窄的聲場

 microsonic方型超聲波傳感器使用特點

超聲波傳感器波形圖

1、適用于物體有無檢測，不受物體材質和顏色的影響。

2、microsonic超聲波傳感器智能化，簡單設定

3、檢測距離可達350mm。

4、microsonic超聲波傳感器靈敏度高，響應數度快。

5、設定簡單，易于設定操作。

6、檢測物料的有無和高度。

 microsonic方型超聲波傳感器尺寸

緊湊的傳感器外殼

zws-15有20 mm x 32 mm x 12 mm 的尺寸。 外殼的設計和安裝和很多光電傳感器相匹配。這促進了超聲波傳感器在一些關鍵應用中的替換。

 microsonic方型超聲波傳感器接線圖

 microsonic方型超聲波傳感器應用

液位控制

測量微型井板的液位，微型井板用在醫學分析技術中。聲管可以直接放置在開口的上方；這樣使得準確定位更加容易。
