microsonic方型超聲波傳感器

350mm檢測距離microsonic方型超聲波傳感器 LCS-25系列

microsonic超聲波傳感器幾乎不受干擾因素的影響（如外部光、灰塵、煙、霧、蒸汽、絨毛、含油空氣等）。它最適于識別透明的較暗物體、反射 表面、發光物體、散裝物料和液體。借助超聲波傳感器，能夠不考慮材質、顏色、透明度和表面狀況而可靠地識別和測量物體。

microsonic超聲波傳感器具有極佳的用戶友好性和絕佳的技術屬性。

超聲波傳感器分析物體反射的聲波。它能夠識別幾乎所有物體，特別適用于液位或料位檢測或識別透明物體。無論材質、物體狀態、顏色或透明度怎樣，傳感器均可獨立識別物體。借助IO-Link接口，能夠輕松編程、快速診斷。

microsonic超聲波傳感器可以輕松實現距離檢查，碰撞保護，液位測量，測量裝貨高度，質量檢查，薄膜垂度檢查，存在檢查，距離和碰撞保護，識別較暗物體。

 microsonic方型超聲波傳感器特點

型號	ucs-15/CDD/QM
1 x pnp	350 mm
檢測范圍	30 - 350 mm
設計	膠體的
工作模式	接近開關/漫反射模式 反射板模式 窗口模式
特性	齊平的外殼 橫向聲波出口

超聲波傳感器特性
測量方法	回波傳播時間
換能器頻率	320 kHz
盲區	30 mm
檢測范圍	250 mm
最大檢測范圍	350 mm
分辨率/采樣頻率	0.18 mm
重復精度	± 0.15 %
精度	± 1 % （內置溫度漂移補償）

電氣數據
工作電壓	9 - 30 V d.c.,反極性保護
電壓脈動	± 10 %
空載電流損耗	≤ 70 mA
連接類型	5芯M12接插件

輸出量
輸出1	pnp開關量輸出：Imax = 200 mA (UB-2V)， 常開/常閉，可調節，短路保護
輸出12	pnp開關量輸出：Imax = 200 mA (UB-2V)， 常開/常閉，可調節，短路保護
開關回滯	3 mm
開關頻率	25 Hz
響應時間	32 ms
上電延時	< 300 ms
輸入
輸入1	com端輸入 自學習輸入

外殼
材質	PBT
超聲波換能器	泡沫聚氨酯，玻璃填充的環氧樹脂
防護等級EN 60529	IP 65
工作溫度	-25°C to +70°C
儲存溫度	-40°C 到 +85°C
重量	200 g

技術特點/特性
溫度補償	是
控制裝置	com端輸入控制輸入
設定范圍	Teach-in via com input on pin 5 LCA-2 with LinkControl
Synchronisation	是
多通道的	否
指示燈	2 x 三色LED
特性	齊平的外殼 橫向聲波出口

 microsonic方型超聲波傳感器使用特點

超聲波傳感器波形圖

1、適用于物體有無檢測，不受物體材質和顏色的影響。

2、microsonic超聲波傳感器智能化，簡單設定

3、檢測距離可達350mm。

4、microsonic超聲波傳感器靈敏度高，響應數度快。

5、設定簡單，易于設定操作。

6、檢測物料的有無和高度。

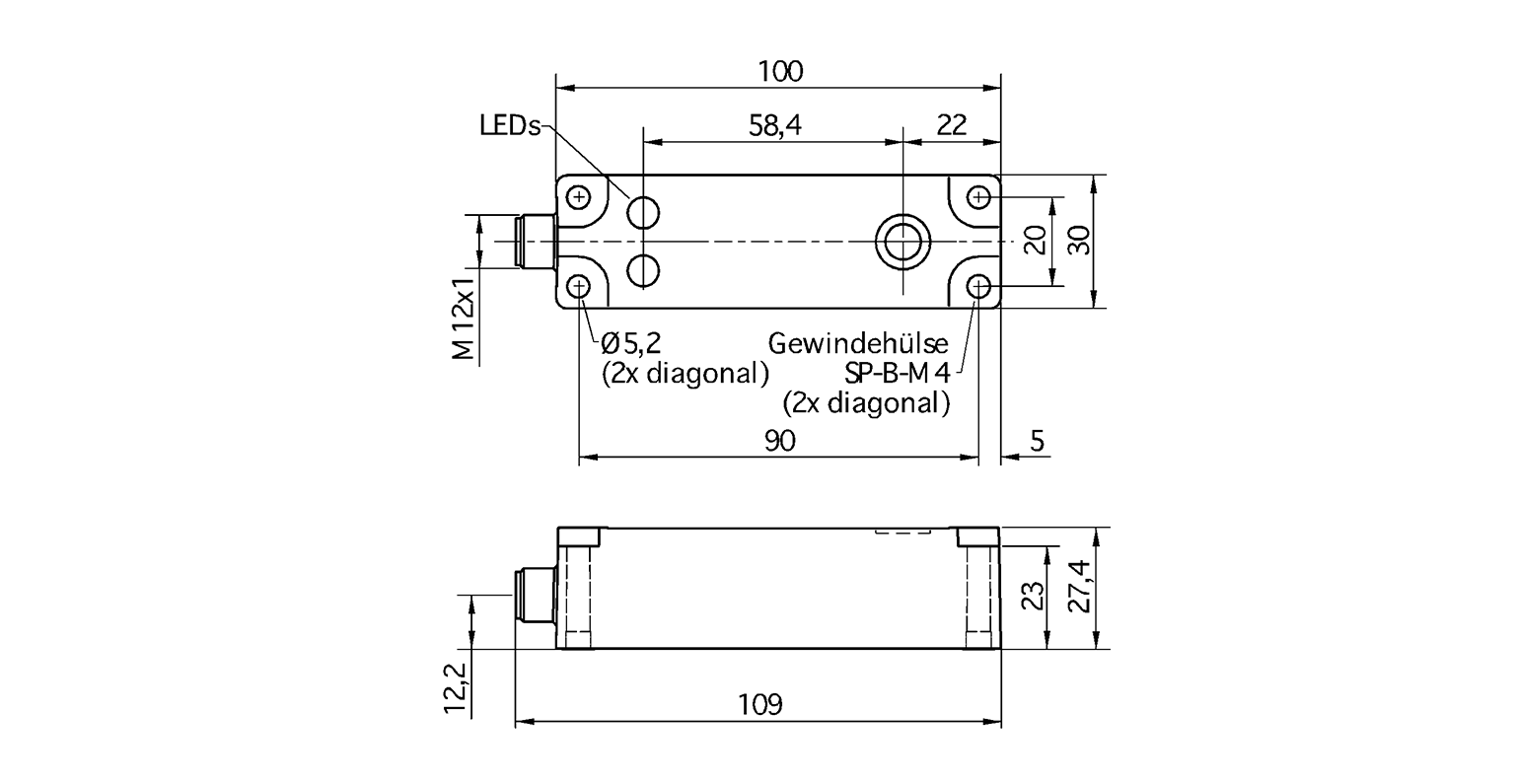

 microsonic方型超聲波傳感器尺寸

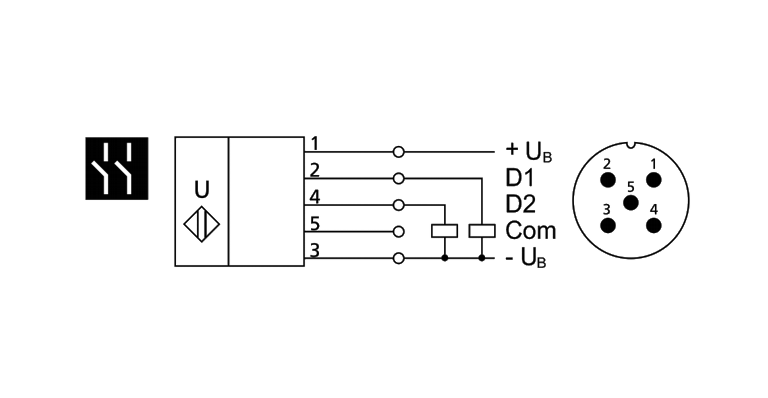

 microsonic方型超聲波傳感器接線圖
