單雙張檢測傳感器和超聲波傳感器
產品簡介
-
-
- 產品信息

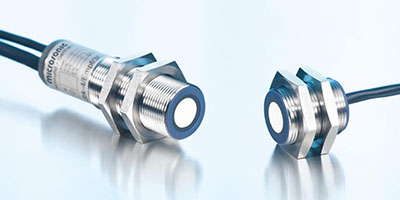

- 產品名稱： 超聲波單雙張檢測傳感器 dbk+4/M18/3BEE/M18 E+S
- ●3個控制輸入可根據被測材料進行外部靈敏度選擇、觸發和自學習
- ●頂端感應頭成90°角度——用于特殊的安裝條件
- ● 可靠的檢測材料的單張和雙張，缺張
- ●發射器和接收器之間的工作距離從20-60mm，可選擇
- ●可選擇觸發模式——用于類似倉庫流程的應用
- ●可以通過連接控制進行參數化
| 紙張印刷機 | 太陽能電池和硅片制造業 |
|
|
| 貼標簽 | PCB 制造業 |
|
|
| 折頁機 | 包裝機械 |
|
|
|
工作范圍 |
單位面積重量20-2000g/m2的紙張,和紙，合金層壓板和厚達0.4mm的薄膜，自動粘附膜，厚達0.3mm的金屬薄片，細瓦楞紙版，晶片和PCB電路板。 |
|
設計 |
圓柱形 M18 |
|
工作模式 |
雙張控制器 |
|
特性 |
發射器和接收器之間距離可以選擇彎頭 90° |
超聲波測量特性
|
測量方法 |
脈沖操作帶有振幅估算 |
|
換能器頻率 |
400 kHz |
|
盲區 |
在發射器與接收器前方7mm處 |
電氣數據
|
工作電壓 |
20 - 30 V d.c.,反極性保護 |
|
電壓脈動 |
± 10 % |
|
空載電流損耗 |
≤ 50 mA |
|
連接類型 |
2 m PUR 電纜, 7 x 0.25 mm2 |
|
發射器電纜 |
am Empf?nger: 1,2 m PUR-Kabel, am Sender: 1 m PUR-Kabel, mit M8 Rundsteckverbinder |
輸出量
|
輸出1 |
雙張npn輸出: Imax = 200 mA (UB-2V) 常開/常閉 ，可調節 ，短路保護 |
|
輸出2 |
缺張pnp輸出： Imax = 200 mA (UB-2V) 常開/常閉 ，可調節 ，短路保護 |
|
響應時間 |
觸發模式<500μs，自動運行模式為2.5ms |
|
上電延時 |
< 300 ms |
外殼
|
發射器-接收器間距 |
20 - 60 mm; 最佳: 40 mm ± 3 mm |
|
允許的角度偏差 |
與垂直層面成± 45° |
|
材質 |
黃銅套管，鍍鎳的，塑料零件，PBT,PA |
|
超聲波換能器 |
泡沫聚氨酯，玻璃填充的環氧樹脂 |
|
螺母最大擰緊力矩 |
15 Nm |
|
防護等級EN 60529 |
IP 65 |
|
工作溫度 |
+5°C至 +60°C之間 |
|
儲存溫度 |
-40°C 到 +85°C |
|
重量 |
130 g |
技術特性
|
控制裝置 |
控制輸入 |
|
設定范圍 |
working range selection via control inputs Teach-in via control inputs LCA-2 with LinkControl |
|
指示燈 |
1 x 雙LED; 綠燈：工作/紅燈：雙張/紅燈閃爍：缺張 |
|
特性 |
發射器與接收器間的距離可選 |
發射器和接收器之間推薦安裝間距是40mm(或 20 mm 如果是 dbk+4/M12/CD/M18 ER+S). 如果需要的話，可以根據實地條件從20到60mm范圍之間選擇安裝間距。由于試運行的問題，可以通過單張自學習或 用連接控制參數化軟件來完成安裝調試過程。
在材料不能被三種檢測范圍中的任意一種掃描時，附加的自學習功能就派上了用場。通過將單張材料放入雙張控制 器內可以完成材料的自學習。然后將控制輸入端C3設置在高級別上大約3秒鐘。在自學習過程中必須移動材料的不均勻成分，使其能夠被dbk+4檢測到。當綠色的燈亮時，代表著自學習操作的成功完成。現在材料就可以被掃描了。自學習保證了從和紙到粘合水薄膜的晶片都可以被掃描。
