扭矩傳感器是一種測量各種扭矩、轉速及機械功率的精密測量儀器。應用范圍十分廣泛，主要用于：1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；2、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測；3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；4、可用于污水處理系統中的扭矩及功率的檢測；5、可用于制造粘度計；6、可用于過程工業和流程工業中。

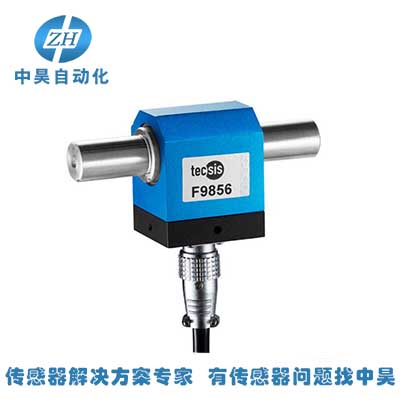

動態扭矩傳感器原理：
扭矩的測量：采用 應變片電測技術 ,在彈性軸上組成應變橋,向應變橋提供 電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。
動態扭矩傳感器特點如下
1.信號輸出可任意選擇波形─方波或脈沖波。
2.檢測精度高、穩定性好、抗干擾性強。
3.不需反復調零即可；連續測量正反扭矩。
4.即可測量靜止扭矩，也可測量動態扭矩。
5.體積小、重傳感器可脫離二次儀表獨立使用，只要按插座針號提供 +15V，-15V（200mA）的電源，即可輸出阻抗與扭矩成正比的等方波或脈沖波頻率信號。量輕、易于安裝。
6.測量范圍： 0—10000Nm標準可選, 非標準2萬Nm、3萬Nm、5萬Nm、8萬Nm、10萬Nm、15萬Nm、20萬Nm、50萬Nm、100萬Nm、200萬Nm可定制，特殊量程定制。
常用的動態扭矩傳感器主要有以下形式：
首先是電感式扭矩傳感器：該種類型的傳感器主要是采用了一種非接觸的測量方式，這種扭矩傳感器的壽命較長，可靠性高，不易受到磨損。其次是電位計式扭矩傳感器：該種類型傳感器按照類型可以分為齒輪式，扭桿式，旋臂式。而其中扭桿式測量結構簡單、可靠性能相對比較高，在早期應用比較多。該類型的傳感器都屬于接觸式，存在磨損，降低了其性能 。
還有一種就是金屬電阻應變片式：該種類型扭矩傳感器主要是在彈性軸上粘貼應變片組成測量電橋，而當彈性軸受扭矩作用時，它會產生一種微小變形后而引起電橋電阻變化，而應變電橋電阻的變化轉變為電壓信號的變化從而實現我們想要的扭矩測量。但是，該種類型扭矩傳感器受應變片材料及穩壓電源精度影響較大。
