威格勒wenglor漫反射傳感器CP70QXVT80帶背景抑制功能
- 產品品牌：德國威格勒 WENGLOR
- 產品優勢：威格勒wenglor漫反射傳感器帶背景抑制功能CP70QXVT80的特性：光學數據機械數據探測范圍660mm調整方式示教屏設置范圍60...660mm外殼材料塑料切換遲滯<1
- 服務熱線：13802371696,13902699410
| 威格勒wenglor漫反射傳感器 帶背景抑制功能 CP70QXVT80的特性： |
|
||||
| 光學數據 |
|
機械數據 |
|
||
| 探測范圍 | 660 mm |
|
調整方式 | 示教屏 |
|
| 設置范圍 | 60...660 mm |
|
外殼材料 | 塑料 |
|
| 切換遲滯 | < 1 % |
|
防護等級 | IP67 |
|
| 光線類型 | 激光（紅） |
|
接口類型 | M12 × 1；8針 |
|
| 波長 | 655 nm |
|
輸出功能 |
|
|
| 使用壽命(Tu = +25 °C) | 100000 h |
|
錯誤輸出端 | 是 |
|
| 激光等級(EN 60825-1) | 2 |
|
可編程的PNP/NPN/推挽式 | 是 |
|
| 最大允許的外部光線 | 10000 Lux |
|
可切換的常閉/常開觸點 | 是 |
|
| 光斑直徑 | 參見表 1 |
|
RS-232接口 | 是 |
|
| 電氣數據 |
|
|
|
|
|
| 供電電壓 | 10...30 V DC |
|
|
|
|
| 電流消耗(Ub = 24 V) | < 50 mA |
|
|
|
|
| 切換頻率 | 250 Hz |
|
|
|
|
| 響應時間 | < 2 ms |
|
|
|
|
| 吸合/脫扣時間延遲(RS-232) | 0...1 s |
|
|
|
|
| 溫度偏差 | < 50 μm/K |
|
|
|
|
| 溫度范圍 | -25...60 °C |
|
表1 | ||
| 轉換輸出端數量 | 2 |
|
探測距離 | 60 mm | 660 mm |
| 切換輸出端壓降 | < 1,5 V |
|
光斑大小 | 0,6 × 2,5 mm | 3 × 8 mm |
| 切換輸出端切換電流 | 200 mA |
|
|
|
|
| 抗短路 | 是 |
|
|
|
|
| 反極性保護 | 是 |
|
|
|
|
| 示教模式 | HT,VT,TP |
|
|
|
|
| 傳輸率 | 38400 Bd |
|
|
|
|
| 防護類別 | III |
|
|
|
|
- CMOS行
- 不受材料、色彩和亮度影響的切換點
- 切換遲滯小
- 高精度的操作距離
這種WENGLOR傳感器與一個高分辨率的CMOS掃描行一起并利用DSP技術工作，由材料、顏色和亮度決定的檢出點差異幾乎得以消除。
存在兩個獨立的切換輸出端可用，能夠以10 ms為梯度為其設置兩個切換閾值和一個吸合或脫扣時間延遲值。
通過RS-232接口，既可以激活傳感器功能，又可以輸出值。

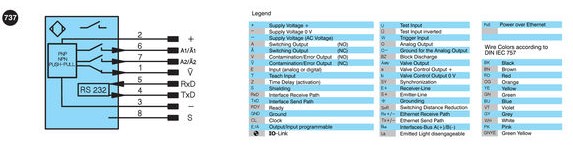

WENGLOR傳感器接線圖

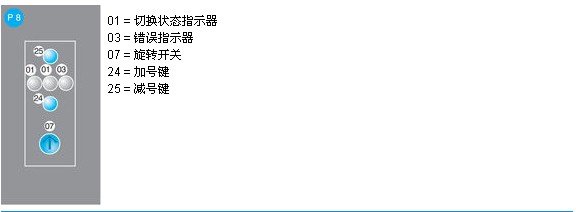

WENGLOR傳感器標志面板
WENGLOR傳感器標志尺寸圖
