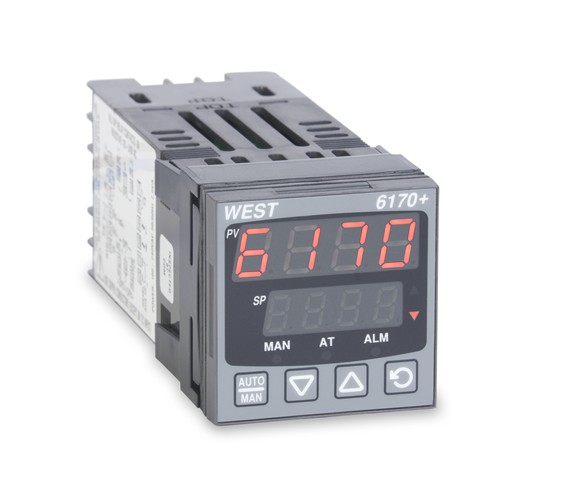

WEST P6170閥門控制器

• 閥位控制算法
• 設定點斜率
• 2個過程報警
• 雙設定點
• 回路報警
• 自動/手動切換
• RS485 通訊
• 計算機組態
• 遙控設定或閥位顯示

特點
尺寸規格	1/16 DIN、1/8DIN、 1/4DIN。
控制類型	PID 控制、on/off控制、自整定、自適應。
閥位控制	開環閥位控制算法，無需閥位反饋信號。
自動/手動	無擾動切換。
輸出配置	最多3個輸出，其中2個控制輸出(開閥/關閥)，最多1個報警輸出或1個變送輸出。
報警類型	過程高/低報警、偏差報警、帶報警、邏輯與/或報警、回路斷線報警。
人機界面	4鍵操作，雙4 位13mm 和10mm LED 顯示，3 個LED 指示燈。
計算機組態	離線計算機組態(不需通訊選件)。
輸入
熱電偶	J、 K、 R、 S、 T、B、L、N。
RTD	3 線 PT100， 每線最大阻值50Ω，(三線要平衡)。
線性直流	0~20mA、4~20mA、0~50mV、10~50mV、0~5V、1~5V、0~10V、2~10V，量程-1999~9999，小數點位置可調。
阻抗	熱電偶和mV輸入時>100MΩ、V輸入時47kΩ、mA 輸入時為4.7Ω。
精度	滿量程的±0.25%±1LSB(熱電偶輸入時冷端補償誤差<0.7℃)
采樣頻率	每秒4次，14為A/D精度。
傳感器斷路檢測	<2秒（0~20mA除外)，控制輸出關閉，熱電偶和mV輸入時顯示高報警，PT100、V和mA輸入時顯示低報警。
輸出和選件
控制和報警繼電器	SPDT 2A 240V AC 繼電器，壽命>500,000。
SSR輸出	驅動能力>4.3VDC，最大負載250Ω（10V 500Ω可選）。
固態繼電器輸出	0.01A~1A，AC20-280V，47-63Hz。
變送輸出	0~20mA、4~20mA、0~5V、0~10V，最大負載500Ω，精度±0.25%。
通訊	2 線RS485，波特率1200~9600，West ASCII (Modbus 可選)。
閥位反饋輸入	0-20/4-20mA，0-100mV，0-5/1-5/0-10/2-10V 或≥2kΩ電位計可調 -1999 至 9999。可數字輸入或前面板本地/遠程選擇設定值（通過RSP）
雙設定點	數字輸入選擇SP1/SP2。
操作環境
溫度和濕度	0~55)℃(儲存溫度-20~80℃)相對濕度20%~95%。
電源	90~264V 50/60Hz（22~65V AC/22~55V DC可選)，功耗 4 W。
前面板防護	IEC IP66/NEMA 4(背部防護IP20)。
認證	ISO9001、CE、 UL、Ulc。
