基礎數據

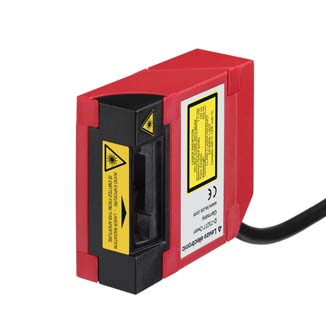

系列BCL 2x

讀取數據

可讀條碼類型2/5隔行掃描碼, 39碼, 93碼, 128碼, EAN 128碼, EAN/UPC, Codebar, Pharma碼, EAN碼附錄

典型掃描速度800 scans/s

光學數據

讀取距離50 ... 95 mm

光源激光, 紅色

激光波長655 nm

激光等級2, IEC/EN 60825-1:2007

模塊大小0.15 ... 0.5 mm

讀取方法單線

掃描速度800 scans/s

射束偏轉依靠多邊轉輪

光束出口正面

電氣數據

性能數據

供電電壓10 ... 30 V, DC

最大電流消耗310 mA

輸入

數字開關量輸入數1 光束

輸出

數字開關量輸出數1 光束

接口

類型RS 485

RS 485

功能過程

服務接口

類型RS 232

RS 232

功能服務

連接

連接數量1 光束

連接1

類型Sub-D

功能連接到設備

引腳數15 個引腳

類型插頭

類型插頭

引腳數15 個引腳

機械數據

設計方形

尺寸（寬 x 高 x 長）68 mm x 82 mm x 28 mm

外殼材料塑料, PC-ABS

凈重220 g

外殼顏色紅色

緊固類型安裝螺紋

操作和顯示

顯示類型LED

LED數2 光束

配置類型軟件

環境數據

環境溫度，工作0 ... 40 °C

環境溫度，儲藏-20 ... 60 °C

相對濕度(不凝結)0 ... 90 %

認證

防護等級IP 65

安全等級III

認證c UL US

符合由標準定義的EMC測試程序EN 61000-6-2，-3

符合由標準定義的沖擊測試程序IEC 60068-2-27, Ea試驗

符合由標準定義的振動測試程序IEC 60068-2-6, FC試驗

功能

功能AutoConfig, 對準模式, 參考碼比較, 閱讀觸發控制, I/O, LED顯示, 多閱讀/多掃描
