基礎數據

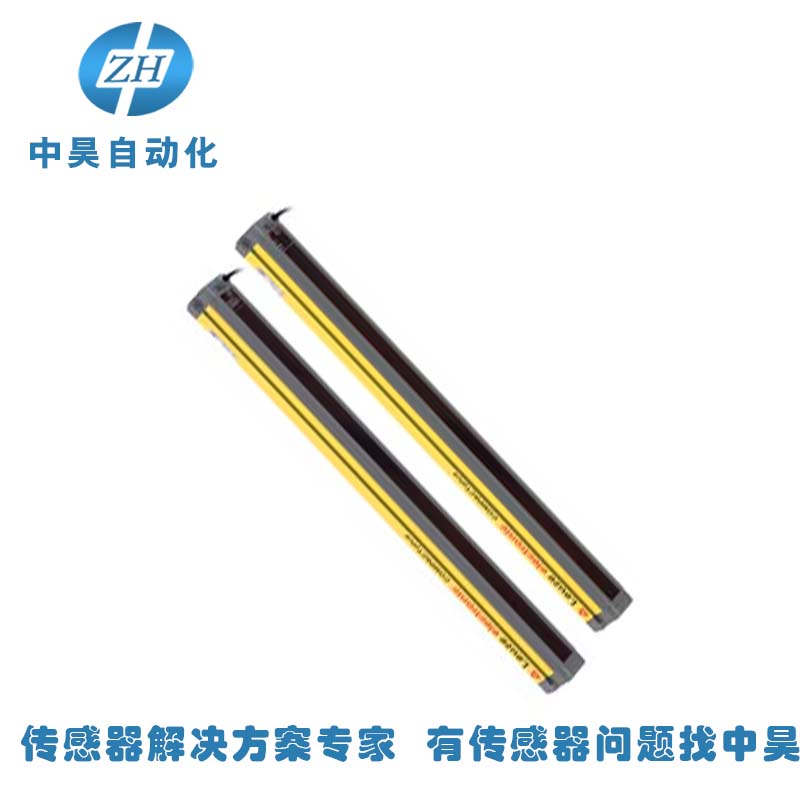

系列：COMPACTplus

設備類型：發射器

級聯有線級聯，從機

應用手指保護

特性參數

類型：4, IEC/EN 61496

SIL：  3, IEC 61508

SIL：  CL3, IEC/EN 62061

性能等級：(PL)d, EN ISO 13849-1

PFHD：7.3E-09 每小時

使用壽命：20 年, EN ISO 13849-1

保護區數據

分辨率：14 mm

保護區高度：150 mm

檢測范圍：0 ... 6 m

光學數據

同步：發射器和接收器之間，光學的

光源：LED, 紅外線

LED光波長：880 nm

發光二極管平均功率：8.73 μW

傳輸信號波形：已調制

LED安全等級1

連接

連接數量：1 光束

類型：帶接頭電纜

功能：主機級聯

電纜長度：250 mm

護套材料：PUR

電纜顏色：黑色

核心截面：5 mm2

螺紋規格：M12

類型插頭

材料：PUR

引腳數：8 個引腳

機械數據

尺寸（寬 x 高 x 長）：52 mm x 234 mm x 55 mm

外殼材料：金屬, 鋁

鏡頭蓋材料：塑料(PMMA)

端蓋材料：塑料

凈重：700 g

外殼顏色：黃色，RAL 1021

緊固類型：槽式安裝

環境數據

環境溫度，工作：0 ... 55 °C

環境溫度，儲藏：-25 ... 70 °C

相對濕度(不凝結)：15 ... 95 %

認證

防護等級：IP 65

安全等級：III

認證：c UL US
